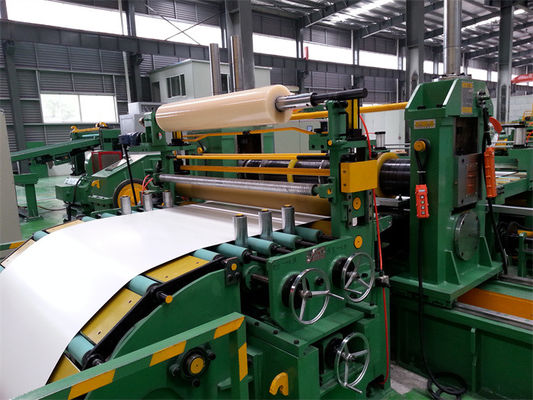

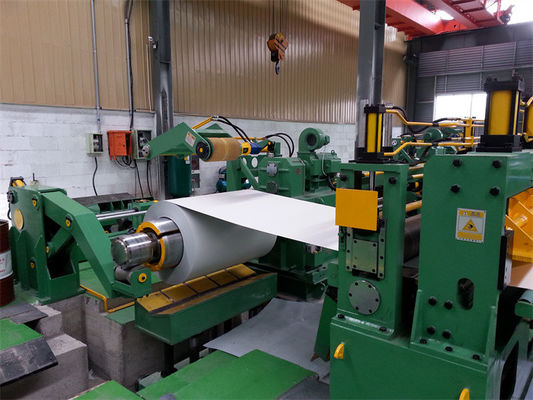

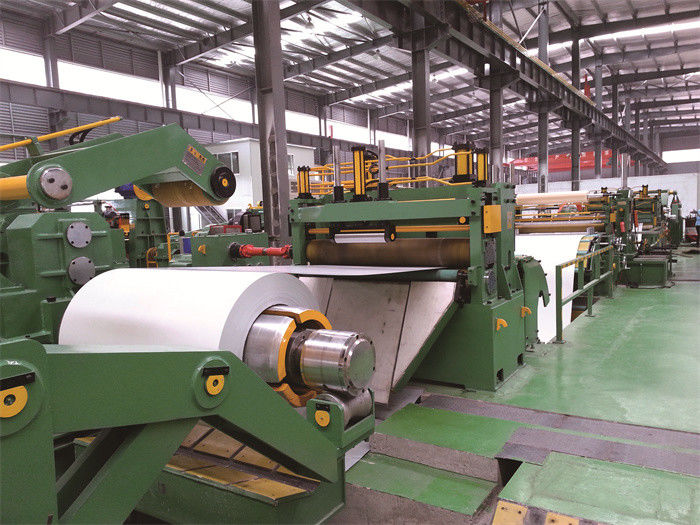

1500mm عالية السرعة آلة الحز

1. وصف البضائع:

خط حز الشريط السميك المتوسط ​​المتحكم به بواسطة PLC بسرعة ثابتة

2. مقدمة:
يتم استخدام قدرة خط حز لفائف الفولاذ السميكة بشكل أساسي في تقطيع لفائف الصلب بسمك 0.6 ~ 5 مم ، 1 ~ 6 مم ، 2-8 مم أو 3 ~ 10 مم.وللفائف الصلب بعرض: 600 ~ 1600 مم ، 800 ~ 1800 مم أو 800 ~ 2000 مم في لفائف الأطفال الضيقة.يتم استخدام آلة التقطيع الفولاذية هذه على نطاق واسع لإثبات ملفات الشريط الفولاذي لمصنع الدرفلة على البارد ، مطحنة الأنابيب الملحومة ، آلة التشكيل بالدرفلة ، إلخ.

3. المواصفات التفصيلية لآلة التقطيع الفولاذية كما يلي:
3.1.خط حز لفائف الصلب MA- (0.6 ~ 5) × 1500mm
ملفات الإدخال: الفولاذ الكربوني HR / CR ، الفولاذ الملون ، الفولاذ المجلفن ، إلخ.
سمك قطاع آلة حز الفولاذ: (0.6-5) مم
عرض الشريط: 500 ~ 1500 مم
القطر الداخلي للملفات الفولاذية: Φ508mm ، Φ610mm ، Φ760mm
الحد الأقصى للقطر التوجيهي للملفات: Φ2000mm
الحد الأقصى لوزن الملف: 30000 كجم
عمود الحز الفولاذي: Φ250 x 1550mm
مادة القاطع القرصي: 6CrW2Si ، HRC55-58.
محرك آلة شق الفولاذ: DC 110KW ، مع محرك السرعة Eurotherm 590 DC.
إرتداد المغزل: Φ508 × 1550mm
محرك الارتداد: DC 132KW ، مع محرك سرعة Eurotherm 590 DC.
سرعة التحزيز: (0 ~ 80) m / min قابلة للتعديل

3.2خط حز لفائف الصلب MA- (1 ~ 6) × 1600mm
ملفات الإدخال: الفولاذ الكربوني HR / CR ، الفولاذ الملون ، الفولاذ المجلفن ، إلخ.
سمك قطاع الصلب المشقق: (1 ~ 6) مم
عرض الشريط: 600 ~ 1600 ملم
القطر الداخلي للملفات: Φ508mm ، Φ610mm ، Φ760mm
الحد الأقصى للقطر التوجيهي للملفات: Φ2000mm
الحد الأقصى لوزن الملف: 30000 كجم
عمود الحز: Φ260 x 1650mm
محرك آلة قص الفولاذ: 110KW DC
إرتداد المغزل: Φ508 × 1700mm
محرك الارتداد: 132KW DC
سرعة التحزيز: (0 ~ 70) m / min قابلة للتعديل

3.3خط حز لفائف الصلب MA- (2 ~ 8) × 1800mm
ملفات الإدخال: فولاذ كربوني ، فولاذ ملون ، فولاذ مجلفن ، إلخ
سمك الشريط: (2 ~ 8) ملم
عرض الشريط: 600 ~ 1800 ملم
القطر الداخلي للملفات: ≥Φ508mm
الحد الأقصى للقطر التوجيهي للملفات: Φ2100mm
آلة قص الفولاذ الوزن الأقصى: 35000 كلغ
عمود الحز الفولاذي: Φ280 x 1850mm
محرك القطع: محرك 132KW DC
مادة القاطع القرصي: 6CrW2Si ، HRC56 ° ~ 58 °
إرتداد المغزل: Φ508 × 1900mm
آلة قطع الصلب محرك الارتداد: 160KW محرك DC.
سرعة القطع: (0 ~ 80) m / min قابلة للتعديل

3.4.خط حز لفائف الفولاذ MA- (3 ~ 10) × 2000mm
مواد اللفائف: فولاذ كربوني ، فولاذ ملون ، فولاذ مجلفن ، إلخ
سمك الشريط: (3 ~ 10) ملم
عرض الشريط: 800 ~ 2000 مم
القطر الداخلي للملفات الفولاذية: ≥Φ508mm
الحد الأقصى للقطر التوجيهي للملفات: Φ2000mm
آلة قص الفولاذ الوزن الأقصى: 35000 كلغ
مادة بكرة التسوية: 40Cr
عمود الحز الفولاذي: Φ300 x 2050mm
مادة القاطع القرصي: 6CrW2Si ، HRC 55-58
آلة قطع الصلب المغزل اللف: Φ610 × 2100mm
سرعة القطع: (0 ~ 60) m / min قابلة للتعديل

4. معلومات تفصيلية عن آلة التقطيع الفولاذية:
