تفاصيل المنتج:
|
| اسم المنتج: | آلة درفلة على البارد عكسية بأربعة ارتفاع 500 مم | حجم الملف الوارد: | 2.0 ～ 3.0 × 400 مم |
|---|---|---|---|
| حجم ملف الإخراج: | 1.0 ～ 2.0 × 400 | حجم الملف: | outer diameter Max. القطر الخارجي ماكس. 1600 mm 1600 ملم |
| وزن الملف: | Max. الأعلى. 5T 5 ت | القطر الداخلي للملف: | 508 ملم |
| ضغط اللف: | الأعلى. 3500 كيلو نيوتن | سرعة اللف: | الأعلى. 150 م / دقيقة |
| ارتفاع عمل الوحدة: | 1000 مم | اتجاه عمل الوحدة: | من اليسار إلى اليمين （يقرره المستخدم） |
| إبراز: | 0.3-0.8mm آلة تشكيل لفة لوحة الجدار,آلة تشكيل لوحة الجدار CE,آلة تشكيل لفة 15m / min |
||
1. اسم المنتج

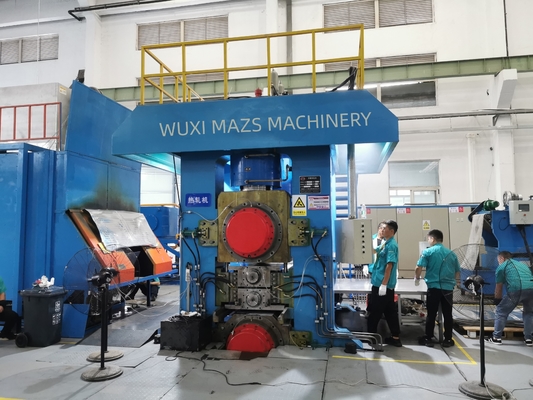

MAØ175 × 500 / Ø460 × 470500mm خط درفلة درفلة على البارد ذات أربعة ارتفاع عالٍ ، سلسلة Siemens 6RA80 رقمية كاملة
2. التطبيق:
يستخدم لدرفلة الفولاذ الكربوني والفولاذ منخفض السبائك بعرض 400 مم ، سمك المنتج النهائي 1.0 مم ～ 2.0 مم مم
3-تدفق العملية:
التحميل ← فك اللف ← القرص ← تسطيح الرأس المستقيم ← حلقة اللحام (درزة اختبار اللحام) ← مركز اللف العمودي ←
تم بناء خمسة أسطوانات ← مطحنة درفلة على البارد بأربع درجات عالية ← إعادة لف ← تفريغ
4. المواصفات الفنية الرئيسية:
| رقم. | المقياس التقني | |
| 1 |
حالة المواد الخام |
سهل الكربون الصلب |
| 2 |
حجم الملف الوارد |
2.0 ～ 3.0 × 400 مم |
| 3 |
حجم ملف الإخراج |
1.0 ～ 2.0 × 400 مم |
| 4 |
ضغط اللف |
الأعلى.3500 كيلو نيوتن |
| 5 |
سرعة اللف |
الأعلى.150 م / دقيقة |
| 6 |
فك التوتر |
الأعلى.30 كيلو نيوتن |
| 7 |
قطر تمدد أسطوانة إعادة اللف |
الأعلى.508 مم ؛دقيقة.495 ملم |
5. نطاق التوريد
| رقم
|
محتوى التوريد |
الكمية. |
المورد |
مشتر |
ملاحظة |
| أنا |
الجزء الميكانيكي |
||||
|
1 |
عربة لفائف |
1 مجموعة |
√ | ||
|
2 |
Uncoiler |
1 مجموعة |
√ | ||
|
3 |
مستقيم |
1 مجموعة |
√ | ||
|
4 |
آلة القطع الأفقية |
1 مجموعة |
√ | ||
|
5 |
منصة اللحام |
1 مجموعة |
√ | ||
|
6 |
عقدة |
1 مجموعة |
√ | ||
|
7 |
أدخل قرصة والتغذية |
1 مجموعة |
√ | ||
|
8 |
خمسة أسطوانة تصل |
1 مجموعة |
√ | ||
|
9 |
آلة المطحنة الرئيسية |
2 مجموعات |
√ | ||
|
10 |
4 جهاز كمبيوتر شخصى |
√ | |||
|
11 |
صندوق تروس مدمج |
1 مجموعة |
√ | ||
|
12 |
وحدة تبديل البكرات |
2 مجموعات |
√ | ||
|
13 |
لوحة الخروج |
1 مجموعة |
√ | ||
|
14 |
Recoiler |
1 مجموعة |
√ | ||
|
15 |
عربة التفريغ |
1 مجموعة |
|||
|
16 |
قاعدة واقتران |
1 مجموعة |
|||
| ثانيًا |
المعدات الهيدروليكية |
||||
|
1 |
محطة تشحيم بالزيت الرقيق |
1 مجموعة |
√ | ||
|
2 |
محطة هيدروليكية منخفضة الضغط |
1 مجموعة |
√ | ||
|
3 |
محطة هيدروليكية لثني الأسطوانة |
1 مجموعة |
√ | ||
|
4 |
نظام التزييت المستحضر |
1 مجموعة |
√ | ||
| ثالثا |
معدات التحكم في المحركات والكهرباء |
||||
|
1 |
المحرك الرئيسي |
2 مجموعة |
√ | ||
|
2 |
محرك إعادة اللف |
1 مجموعة |
√ | ||
|
3 |
جهاز الإرسال ونظام PLC |
1 مجموعة |
√ | ||
|
4 |
جهاز محرك DC لمطحنة الدرفلة الرئيسية |
1 مجموعة |
√ | ||
|
5 |
جهاز محرك DC لللفائف |
1 مجموعة |
√ | ||
|
6 |
صندوق التشغيل |
1 مجموعات |
√ | ||
| رابعا |
الأجزاء الأخرى |
||||
|
1 |
جهاز قياس السماكة |
2 مجموعات |
√ |
مقدمة من المستخدم |
|
|
2 |
تركيب الكابلات والأسلاك في الورشة |
1 دفعة |
√ |
مقدمة من المستخدم |
|
|
3 |
ورشة الأنابيب |
1 دفعة |
√ |
مقدمة من المستخدم |
|
|
4 |
مزلاج القدم وكتلة |
1 دفعة |
√ |
مقدمة من المستخدم |
|
|
5 |
ورشة عمل سياج وغطاء لوحة |
1 دفعة |
√ |
مقدمة من المستخدم |
|
|
6 |
خزانة توزيع الجهد المنخفض |
1 قطعة |
√ |
مقدمة من المستخدم |
|
|
7 |
نظام توافقي |
1 مجموعة |
√ |
مقدمة من المستخدم |
|
