تفاصيل المنتج:
|
| وصف: | آلة الدرفلة | مواد: | Q195 ، Q235 ، SPCC ، SPCD |
|---|---|---|---|
| العرض الوارد: | B≤800-1250 مم | عرض الإخراج: | B≤800-1250 مم |
| قطر الملف الوارد (داخلي / خارجي): | 610/1750 ملم | قطر ملف الإخراج (داخلي / خارجي): | 610/1750 ملم |
| سرعة الدوران: | V≤90 م / دقيقة | Max. الأعلى. coil weight وزن الملف: | 20 طن |
| إبراز: | ماكنة لف الصلب البارد AGC,3 Stand tandem cold rolling mill,4hi tandem mill cold rolling |
||
1. الوصف:

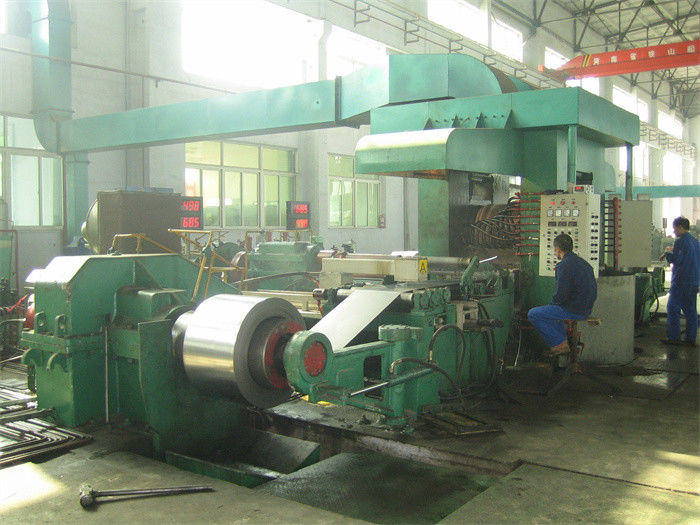

ماكينة درفلة على البارد بأربعة أعمدة من MA AGC
2. الوظيفة الرئيسية:
يتكون من جهاز اللولب ، غلاف المطحنة ، نظام الأسطوانة ، جهاز التوازن ، ناقل الحركة الرئيسي ، جهاز تغيير الأسطوانة.وظيفتها الرئيسية هي لف الشرائح لتلبية السماكة المطلوبة.
3. تدفق العملية: (كمرجع):
تحميل سيارة الملف ← فك التوسيع الهيدروليكي ← مستوي القرص ← القص الهيدروليكي ، منصة اللحام ← تغذية حلقة التخزين من نوع الأرضية ← منصة عملية التغذية (مع جهاز بكرة الشد) ← 1 # حامل ← 2 # حامل ← 3 # حامل ← منصة عملية التفريغ ( القص الهيدروليكي) ← إعادة اللف ← جهاز التفريغ
4. المعايير الفنية:
الجدول 4-1:
| اكتب | Φ70 / Φ210 × 250 | Φ135 / Φ350 × 350 | Φ140 / Φ450 × 450 | Φ175 / Φ500 × 550 |
| بكرات العمل (مم) | Φ70 | Φ135 | Φ140 | Φ175 |
| طول الأسطوانة (مم) | 250 | 250-350 | 450 | 500 |
| قوة اللف (طن) | 80 | 120 | 280 | 280 |
| سمك المدخلات (مم) | 1.5 | ≤2.7 | ≤3 | ≤4 |
| السماكة النهائية (مم) | 0.08 | ≥0.15 | ≥0.3 | 0.3 |
| (مم) | 30-200 | ≤ 250 | 360 | 400 |
| سرعة اللف (م / دقيقة) | 180 | 180 | 180 | 210 |
| المحرك الرئيسي (KW) | 22 | 55 | 75 | 90 |
| محرك الضغط لأسفل (KW) | 2.2 | 4 | 6 | 7.5 |
| سرعة الضغط (مم / ث) | 0.06 | 0.08 | 0.08 | 0.08 |
| مخفض السرعة | JZQ650 | JZQ850 | JZQ450 | JZQ1000 |
| الوزن (طن) | 8.5 | 19 | 22 | 24 |
الجدول 4-2:
| اكتب | Φ190 / Φ535 × 600 | Φ180 / Φ650 × 850 | Φ205 × 900 / Φ650 × 850 | Φ480 / Φ1150 × 1380 |
| بكرة العمل (مم) | Φ190 | Φ180 | Φ205 | Φ480 |
| طول الأسطوانة (مم) | 600 | 850 | 850 | 1380 |
| سمك المدخلات (مم) | 3 | 3 | 3 | 3 |
| سمك الإخراج (مم) | 0.5 | 0.4 | 0.25 | 0.3 |
| (مم) | 500 | 750 | 800 | 1000 |
| قوة اللف | 4000 كيلو نيوتن | 5000 كيلو نيوتن | 5500 كيلو نيوتن | 800 ت |
| سرعة اللف (م / دقيقة) | 150 | 150 | 210 | 120 |
| المحرك الرئيسي (KW) | 450 | 630 | 630 | 1200 |
| محرك الضغط لأسفل | 30 | 44 | 44 | 60 |
ملاحظة: المعلمات المذكورة أعلاه هي للإشارة فقط ، ويمكن تصنيعها وفقًا لمتطلبات العميل.
5. التغليف
سيتم تثبيت الماكينة داخل الحاوية بسلك فولاذي وحزام PET خاص ، من أجل التأكد من أن جميع الأجزاء لن تتحرك أثناء النقل وتجنب أي أنواع من الأضرار التي تلحق بالماكينة والحاوية.
6. مدة الضمان: 12 شهرا (باستثناء الأجزاء سهلة الكسر)
7. خدمتنا وميزاتنا:
7.1 تصميم: لدينا فريق تقني ناضج يتمتع بخبرة غنية لتطوير وتصميم الآلات وفقًا لطلب العميل ومتطلباته.
7.2 هذه معدات مثالية ودائمة للغاية.لدينا أكثر من 10 سنوات من الخبرة.
7.3 هذا النوع من الآلات لديه أفضل جودة وأفضل سعر.لديها قياس دقيق وتشغيل سهل.
7.4 نحن نقدم الدعم الفني (قبل وأثناء وبعد البيع) والإنتاج والتركيب والتشغيل وخدمة الصيانة لجميع العملاء.
7.5 تم تصدير منتجاتنا إلى العديد من المناطق وحصلت على سمعة عالية بسبب الجودة العالية والسعر المعقول.
