تفاصيل المنتج:
|
| وصف البضايع: | آلة قطع صفائح الفولاذ الأوتوماتيكية في الصين | سماكة: | 3-12 مم |
|---|---|---|---|
| عرض الشريط: | 600-1800 مم | أقصى وزن لفائف:: | 15000 كجم |
| الجهد االكهربى:: | 380V 50Hz 3 مراحل | ضمان الجودة: | سنة واحدة |
| إبراز: | خط حز الصفائح 3-12mm,خط حز الصفائح 12x1800mm,آلة حز الصفائح المعدنية CE |
||
1. وصف البضائع:

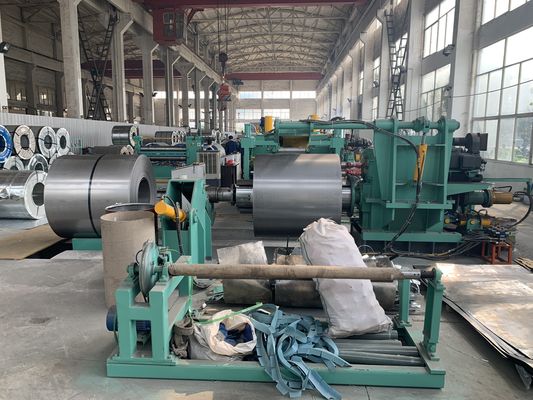

خط حز الصفائح السميكة بسرعة ثابتة عن طريق ثني خمسة أسطوانات PLC والتسوية مع آلة فك اللفافة الهيدروليكية من النوع الثقيل
2. مقدمة:

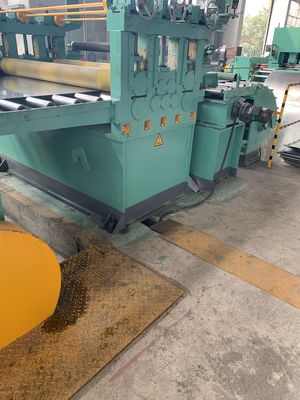

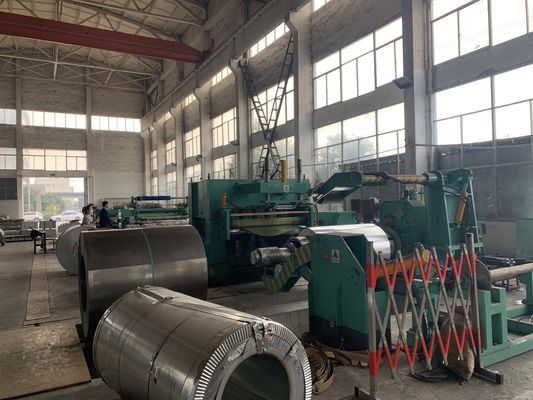

إن خط حز الألواح السميكة هذا ، ويسمى أيضًا آلة تقطيع الألواح المعدنية ، قادر على شق الملف الرئيسي للفولاذ السميك إلى لفائف الأطفال الصغيرة.يتكون خط حز اللفائف السميكة من: عربة تحميل ملفوفة ، مغزل مزدوج تحميل كبير ، دليل رأس ملف بنمط البوابة ، معدات ضغط ومجرفة ، مغذي قرص مزدوج ، مستوي بخمس أسطوانات ، قاطع نهاية ، طاولة لف ، جهاز تقويم مركزي ، جهاز تقطيع القرص ، جهاز لف الخردة ، مجمع الفتحات ، فاصل أولي وموتر ، فاصل ملفات بنمط البوابة ومكبس ، جهاز إعادة لف ، عربة تفريغ لفائف ، تحكم هيدروليكي ، وتحكم كهربائي.
سعة الموديلات المختلفة من خطوط حز الصفائح السميكة (آلة حز اللفائف المعدنية):
سمك الشريط: (3 ~ 12) مم ، (4-16) مم ، (5 ~ 20) مم ؛
عرض الشريط: 500-1800mm ، 800 ~ 2000mm أو 1000 ~ 2200mm.
3. المواصفات التفصيلية لآلة قطع الألواح:
3.1.MA- (3-12) × 1800mm ماكينة حز الصفائح المعدنية
مواد اللفائف: الفولاذ الكربوني HR / CR ، اللوح المجلفن ، اللوح الفولاذي الملون ، إلخ.
سمك قطاع اللفائف المعدنية: (3 ~ 12) مم
عرض قطاع آلة حز اللفة: 500 ~ 1800mm
أقصى وزن للملف: 35000 كلغ
قطر بكرات التسوية وبكرة الشد: Φ210
قطر آلة القطع المعدنية لعمود الحز: Φ300
قواطع القرص: 6CrW2Si، HRC56 ° ~ 58 °، OD500mm x ID300mm x T25mm.
قطر كتلة جهاز اللف: Φ610mm
أقراص الفصل: 65Mn، OD250 x ID95 x T10 / 20mm
آلة قطع اللفائف محركات DC للتقطيع وإعادة اللف: 160KW ، 200KW.
سرعة آلة القطع المعدنية: (0 ~ 30) m / min قابلة للتعديل
4. مواصفات آلة حز الصفائح المعدنية:
| نموذج | سماكة | وزن الملف | شق منتهي | سرعة القطع القصوى | |
| MA-12 × 1800 | 3-12 ملم | 600-1800 مم | ماكس 35T | دقيقة.60 ملم | 30 م / دقيقة |
| MA-16 × 2200 | 4-16 ملم | 800-2200 ملم | ماكس 40T | دقيقة.100 ملم | 30 م / دقيقة |
| MA-20x 2000 | 5-20 ملم | 800-2000 ملم | ماكس 40T | 100 ملم على الأقل | 20 م / دقيقة |
| ملاحظة: البيانات الموجودة في النموذج كمرجع وفقًا للنطاقات العامة ، نحن دائمًا نصمم ونصنع كل خط من خطوط حز الألواح وفقًا لمتطلبات كل عميل محددة ، بحيث يمكن لكل عميل شراء آلة قص لفائف ذات محتوى جيد منا. | |||||
