تفاصيل المنتج:
|
| مادة لفائف: | لفائف الصلب الحز والقطع لآلة الطول | سمك الشريط: | 3-12 ملم |
|---|---|---|---|
| عرض الشريط: | 600-1600 ملم | أقصى وزن لفائف:: | 15000 كجم |
| الجهد االكهربى:: | 380 فولت 50 هرتز 3 مراحل | ضمان الجودة: | سنة واحدة |
| تسليط الضوء: | خط القطع المعدني بطول 3-12 مم,خط القطع المعدني بطول 1600 مم,آلة القطع لطول CTL |
||
1. وصف البضائع:

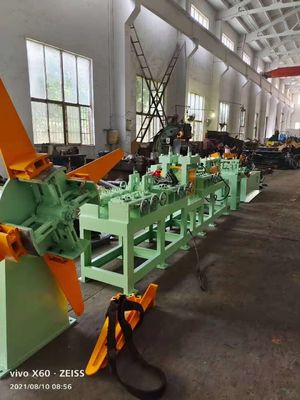

يتم استخدام خط القطع حسب الطول عالي الدقة 600-1600 مم مع نظام PLC للتحكم والمراقبة
2. مقدمة:
يمكن لخط القطع حسب الطول للوحة السميكة أن يلبي طلب العميل بحد أقصى للخط 20m / min عن طريق فك اللفائف وتسوية شريط الملف ، ثم قص الشريط المسطح المستوي لطول معين من الألواح.
يحتوي خط القطع حسب الطول (آلة CTL للوحة) على آلة تسوية مسبقة واحدة وآلة تسوية دقيقة واحدة مدفوعة بمحركات DC أو AC ، ويتم تثبيت الطول عن طريق التشفير ، وأسلوب القص هو وقف القص.
يلائم خط القطع حسب الطول للصفائح السميكة (آلة CTL) لفائف الصلب بسمك: (3 ~ 12mm ، 4 ~ 16mm ، 5-20mm) وعرض قابل للتغيير ، وطول الألواح النهائية يعتمد على حاجة العميل العملية.
3. مزايا وخصائص آلة CTL الصفائح:
1. آلة لوحة CTL بدقة عالية
يمكن أن تصل سرعة الخط إلى 20m / min ، 4-5pcs / min 2000mm طول الصفائح في المتوسط.
دقة التسوية: ± 1.5mm / ㎡
دقة طول الصفيحة: ± 0.5 مم / م
دقة الطول القطري للورقة: ± 1mm / m
مواد الإدخال: لفائف الصلب الكربوني CR ، HR ، ألواح الصلب GI ، PPGI.
3.1.MA- (3 ~ 12) × 1600mm / 2000mm / 2500mm قطع الألواح السميكة حسب الطول:
سمك قطاع آلة CTL: 3 ~ 12mm
عرض الشريط: 600 ~ 1600 مم ، 800-2000 مم ، 1100-2500 مم
أسطوانة التسوية: Φ180 ، 13 قطعة
مادة بكرة التسوية: 40Cr ، HRC55-56
قوة التسوية: 132KW محرك DC + التحكم في السرعة Eurothem 590 DC
سرعة قطع آلة CTL: (0 ~ 20) m / min قابلة للتعديل
3.2MA- (4-16) × 1500mm / 2000mm / 2500mm قطع الألواح السميكة لخط الطول
سمك الشريط آلة CTL: 4 ~ 16mm
عرض الشريط: 500 ~ 1500mm / 800-2000mm / 1100-2500mm
أسطوانة التسوية: Φ220mm ، 11 قطعة
مادة بكرة التسوية: 40Cr ، HRC54-55
قدرة آلة لوحة CTL للتسوية: 160KW محرك DC + التحكم في السرعة Eurotherm 590 DC.
سرعة القطع: (0 ~ 20) م / دقيقة قابلة للتعديل
3.3MA- (5-20) × 1800mm / 2000mm / 2500mm قطع الألواح السميكة لخط الطول
سمك الشريط: 5 ~ 20 مم
عرض شريط آلة لوحة CTL: 800 ~ 1800mm ، 1000-2000mm ، 1100-2500mm
أسطوانة التسوية: Φ230 ، 9 قطعة
مادة بكرة التسوية: 40Cr ، HRC54-55
قوة التسوية: 110KW + 160KW محرك DC + التحكم في السرعة Eurothem 590 DC.
سرعة قطع آلة CTL: (0 ~ 20) m / min قابلة للتعديل
| المواصفات التفصيلية: نموذج | سماكة | طول | سرعة التسوية | |
| MA-12 × 1600 | 3-12 ملم | 600-1600 ملم | قابل للتعديل | ماكس 20 م / دقيقة |
| MA-16 × 1800 | 4-16 ملم | 1000-1800 مم | قابل للتعديل | ماكس 20 م / دقيقة |
| MA-20 X 2000 | 5-20 ملم | 1000-2000 مم | قابل للتعديل | ماكس 20 م / دقيقة |
| ملحوظة: البيانات الموجودة في النموذج كمرجع وفقًا للنطاقات العامة ، نحن دائمًا نصمم ونصنع كل خط مقطوع بألواح سميكة ، وآلة CTL وفقًا لمتطلبات كل عميل محددة ، بحيث يمكن لكل عميل شراء محتوى جيد خاص به خط منا. | ||||
