1800mm لفائف الصلب آلة الحز التلقائي 15000kg 200KW

آلة حز لفائف الصلب 600-1800mm وزن 15000kg

1. وصف البضائع:

تتضمن عملية شق الفولاذ تغذية ملفات فولاذية عريضة من خلال آلة التقطيع ، والتي تقطع المواد إلى شرائح ضيقة.من هذا ، يتم بعد ذلك ارتداد الشرائط المقطوعة (يشار إليها أيضًا باسم الخيوط) لإنشاء ملف ذو شق ضيق.

2. مقدمة:

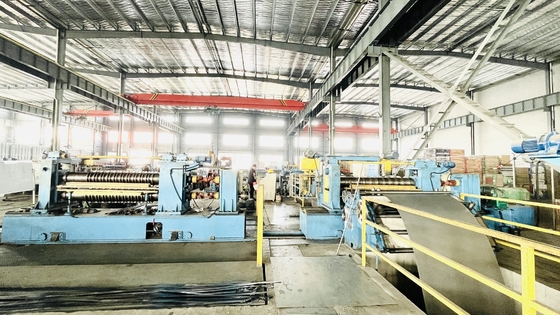

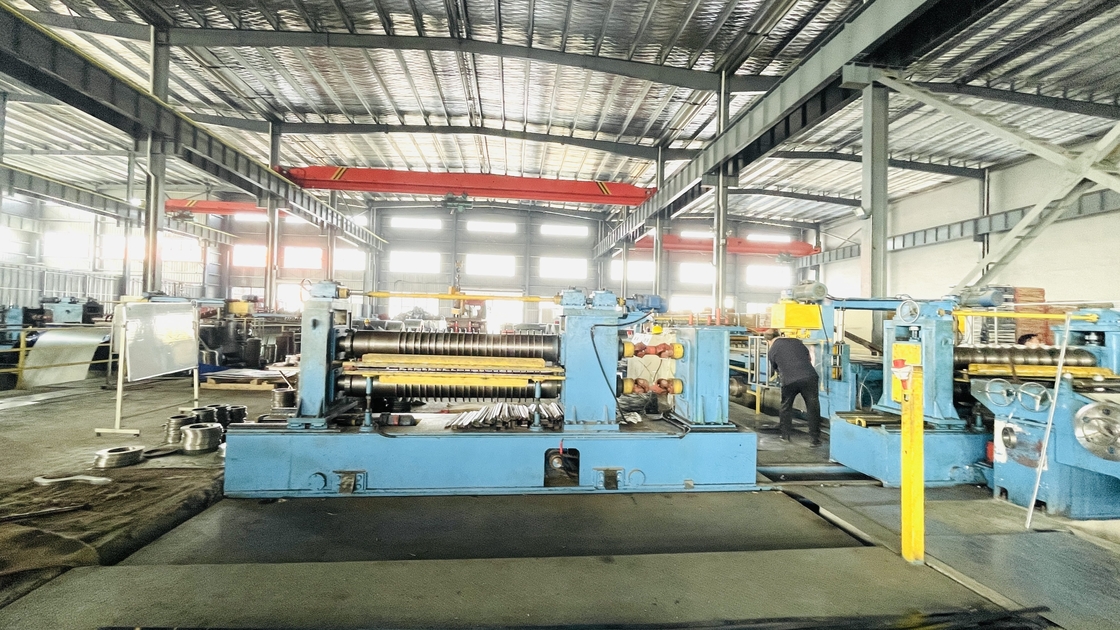

إن خط حز الألواح السميكة هذا ، ويسمى أيضًا آلة تقطيع الملفات المعدنية ، قادر على شق الملف الرئيسي للفولاذ السميك إلى لفائف الأطفال الصغيرة.يتكون خط حز اللفائف السميكة من: عربة تحميل ملفوفة ، مغزل مزدوج تحميل كبير ، دليل رأس ملف بنمط البوابة ، معدات ضغط ومجرفة ، مغذي قرص مزدوج ، مستوي بخمس أسطوانات ، قاطع نهاية ، طاولة لف ، جهاز تقويم مركزي ، جهاز تقطيع القرص ، جهاز لف الخردة ، جهاز تجميع الفتحات ، فاصل مسبق وموتر ، فاصل ملفات بنمط البوابة ومكبس ، جهاز إعادة لف ، عربة تفريغ لفائف ، تحكم هيدروليكي ، وتحكم كهربائي.

سعة الموديلات المختلفة من خطوط حز الصفائح السميكة (آلة حز اللفائف المعدنية):
سمك الشريط: (3 ~ 12) مم ، (4-16) مم ، (5 ~ 20) مم ؛
عرض الشريط: 500-1800mm ، 800 ~ 2000mm أو 1000 ~ 2200mm.

3. المواصفات التفصيلية لآلة حز اللفائف:
3.1.MA- (3-12) × 1800mm ماكينة حز الصفائح المعدنية
مواد اللفائف: الفولاذ الكربوني HR / CR ، اللوح المجلفن ، اللوح الفولاذي الملون ، إلخ.
سمك قطاع اللفائف المعدنية: (3 ~ 12) مم
عرض قطاع آلة حز اللفة: 500 ~ 1800mm
أقصى وزن للملف: 35000 كلغ

قطر بكرات التسوية وبكرة الشد: Φ210
قطر آلة القطع المعدنية لعمود الحز: Φ300
قواطع القرص: 6CrW2Si، HRC56 ° ~ 58 °، OD500mm x ID300mm x T25mm.
قطر كتلة جهاز اللف: Φ610mm
أقراص الفصل: 65Mn، OD250 x ID95 x T10 / 20mm
آلة قطع اللفائف محركات DC للتقطيع وإعادة اللف: 160KW ، 200KW.
سرعة شق اللفة المعدنية: (0 ~ 30) m / min قابلة للتعديل

3.2MA- (4-16) × 2200mm ماكينة حز الصفائح المعدنية
مواد اللفائف: الفولاذ الكربوني HR / CR مثل Q235 ، اللوح المجلفن ، اللوح الفولاذي الملون ، إلخ
سمك الشريط: (4 ~ 16) ملم
عرض الشريط المعدني المشقق: 800 ~ 2200mm
أقصى وزن لفائف: 40000 كلغ

قطر بكرات التسوية وبكرة الشد: Φ230
قطر عمود الحز: Φ360
قواطع قرصية لفائف معدنية: 6CrW2Si، HRC54 ° ~ 56 °، OD600mm x ID360mm x T50mm.
قطر كتلة جهاز اللف: Φ760mm
أقراص الفصل لماكينة تقطيع اللفائف: 65Mn، OD250 x ID110 x T10 / 20mm
محركات DC للقطع وإعادة اللف: 200KW ، 250KW.
سرعة القطع: (0 ~ 30) m / min قابلة للتعديل

3.3MA- (5-20) × 2000mm خط حز الصفائح المعدنية
مواد اللفائف: الفولاذ الكربوني HR / CR مثل Q235 ، اللوح المجلفن ، اللوح الفولاذي الملون ، إلخ
سمك قطاع اللفائف المعدنية: (5 ~ 20) مم
عرض الشريط: 800 ~ 2000 مم
أقصى وزن للملف: 40000 كلغ

قطر بكرات التسوية وبكرة الشد: Φ260
قطر آلة القطع المعدنية لعمود الحز: Φ420
آلة قطع اللفائف قواطع القرص: 6CrW2Si، HRC54 ° ~ 56 °، OD650mm x ID420mm x T50mm.
قطر كتلة وحدة إعادة اللف: Φ800mm
أقراص الفصل: 65Mn، OD250 x ID110 x T10 / 20mm
محركات DC للقطع وإعادة اللف: 280KW ، 315KW.
سرعة القطع: (0 ~ 20) m / min قابلة للتعديل

4. مواصفات آلة حز لفائف المعادن:
