تفاصيل المنتج:
|
| اسم المنتج: | آلة قطع الصفائح الفولاذية الأوتوماتيكية | سماكة: | 3-12 ملم |
|---|---|---|---|
| عرض الشريط: | 600-1800 مم | أقصى وزن لفائف:: | 15000 كجم |
| الجهد االكهربى:: | 380 فولت 50 هرتز 3 مراحل | ضمان الجودة: | سنة واحدة |
| تسليط الضوء: | 1800 مم عرض الشريط,آلة حز الألواح الفولاذية الأوتوماتيكية 50 هرتز,آلة قطع الألواح الفولاذية HR |
||

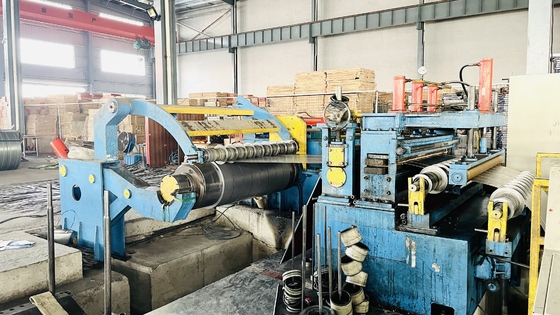

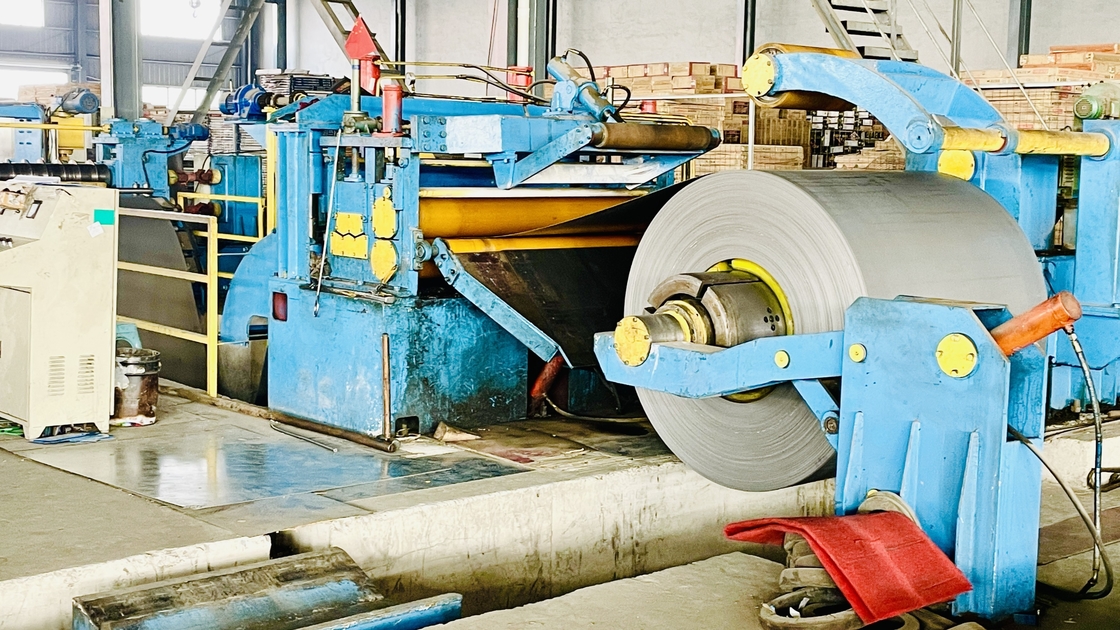

آلة قطع صفائح الفولاذ الأوتوماتيكية بسرعة ثابتة
1. وصف البضائع:
تستخدم آلة قطع الصفائح الفولاذية لتقطيع الصفائح الفولاذية إلى عدة شرائط مطلوبة.
2. مقدمة:
إن خط حز الألواح السميكة هذا ، ويسمى أيضًا آلة تقطيع الألواح المعدنية ، قادر على شق الملف الرئيسي للفولاذ السميك في لفائف الأطفال الصغيرة.
خط حز الصفائح السميكة بسرعة ثابتة عن طريق ثني خمسة أسطوانات PLC والتسوية مع آلة فك اللفافة الهيدروليكية من النوع الثقيل.
يتكون خط حز اللفائف السميكة من: عربة تحميل ملفوفة ، مغزل مزدوج تحميل كبير ، دليل رأس ملف بنمط البوابة ، معدات ضغط ومجرفة ، مغذي قرص مزدوج ، مستوي بخمس أسطوانات ، قاطع نهاية ، طاولة لف ، جهاز تقويم مركزي ، جهاز تقطيع القرص ، جهاز لف الخردة ، جهاز تجميع الفتحات ، فاصل مسبق وموتر ، فاصل ملفات بنمط البوابة ومكبس ، جهاز إعادة لف ، عربة تفريغ لفائف ، تحكم هيدروليكي ، وتحكم كهربائي.
سعة الموديلات المختلفة من خطوط حز الصفائح السميكة (آلة حز اللفائف المعدنية):
سمك الشريط: (3 ~ 12) مم ، (4-16) مم ، (5 ~ 20) مم ؛
عرض الشريط: 500-1800mm ، 800 ~ 2000mm أو 1000 ~ 2200mm.
3. المواصفات التفصيلية لآلة قطع الألواح:
3.1.MA- (3-12) × 1800mm ماكينة حز الصفائح المعدنية
مواد اللفائف: الفولاذ الكربوني HR / CR ، اللوح المجلفن ، اللوح الفولاذي الملون ، إلخ.
سمك قطاع اللفائف المعدنية: (3 ~ 12) مم
عرض قطاع آلة حز اللفة: 500 ~ 1800mm
أقصى وزن للملف: 35000 كلغ
قطر بكرات التسوية وبكرة الشد: Φ210
قطر آلة القطع المعدنية لعمود الحز: Φ300
قواطع القرص: 6CrW2Si، HRC56 ° ~ 58 °، OD500mm x ID300mm x T25mm.
قطر كتلة جهاز اللف: Φ610mm
أقراص الفصل: 65Mn، OD250 x ID95 x T10 / 20mm
آلة قطع اللفائف محركات DC للتقطيع وإعادة اللف: 160KW ، 200KW.
سرعة شق اللفة المعدنية: (0 ~ 30) m / min قابلة للتعديل
4. مواصفات آلة حز الصفائح المعدنية:
| نموذج | سماكة | وزن الملف | شق منتهي | سرعة القطع القصوى | |
| MA-12 × 1800 | 3-12 ملم | 600-1800 مم | ماكس 35T | دقيقة.60 ملم | 30 م / دقيقة |
| MA-16 × 2200 | 4-16 ملم | 800-2200 ملم | ماكس 40T | دقيقة.100 ملم | 30 م / دقيقة |
| MA-20x 2000 | 5-20 ملم | 800-2000 ملم | ماكس 40T | 100 ملم على الأقل | 20 م / دقيقة |
| ملحوظة: البيانات الموجودة في النموذج كمرجع وفقًا للنطاقات العامة ، نحن دائمًا نصمم ونصنع كل خط حز للصفائح وفقًا لمتطلبات كل عميل محددة ، لذلك يمكن لكل عميل شراء آلة قص لفائف ذات محتوى جيد منا. | |||||
