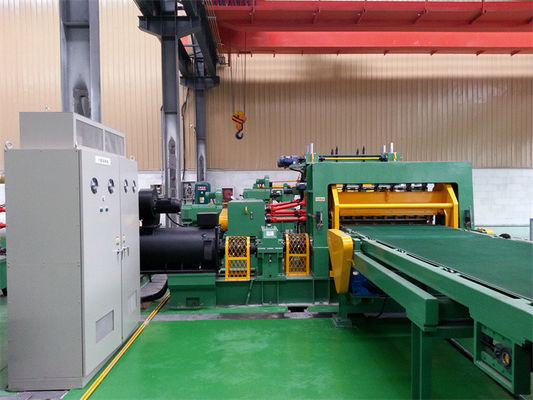

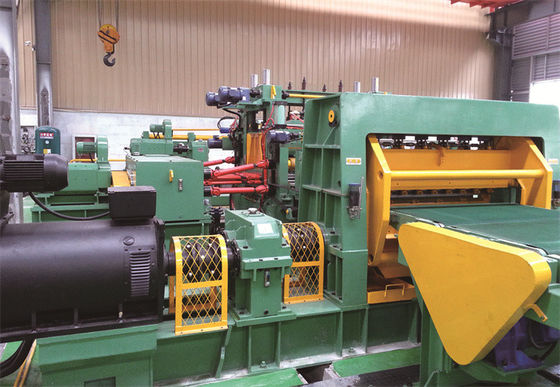

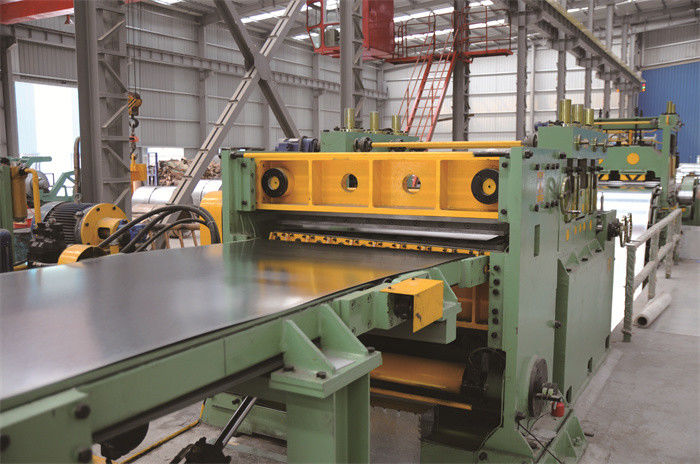

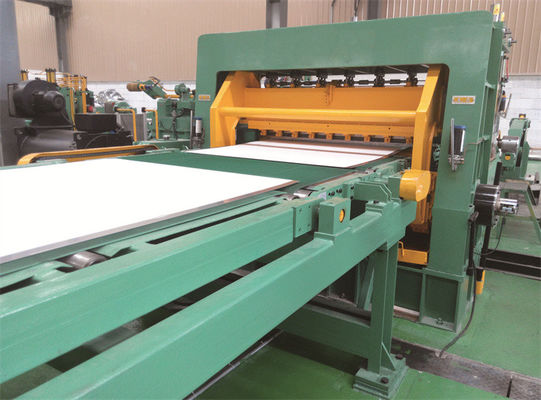

قطع المعدن الصلب المدرفلة على البارد لطول الخط للقص العرضي

1- وصف البضائع:

خط قطع الألواح المعدنية الرقيقة حسب الطول من أجل القص المستعرض بسرعة ثابتة بواسطة النظام الهيدروليكي للفولاذ المدرفل على البارد

2. مقدمة:
ينقسم خط فك اللفائف المعدني والتسوية والقطع حسب الطول إلى ثلاثة أنواع بسبب اختلاف سمك الشريط وعرض الشريط ، بما في ذلك الألواح الرقيقة المقطوعة إلى خط الطول ، والملف السميك المتوسط ​​المقطوع إلى الطول والصفائح السميكة المقطوعة إلى خط الطول.من بينها ، الصفيحة الرقيقة المقطوعة حسب الطول: سمك الشريط: 0.3 ~ 3 مم أو (0.5 ~ 3) مم ؛عرض الشريط: 300 ~ 1600 مم أو 300 ~ 1800 مم.

3. التطبيق:
يتم تطبيق خط قطع الألواح الرقيقة حسب الطول على معالجة الفولاذ المدلفن على البارد ، والفولاذ المدرفل على الساخن ، والفولاذ الكربوني ، والفولاذ المقاوم للصدأ ، والفولاذ المجلفن ، والألواح الفولاذية الملونة ، والمواد المعدنية المختلفة.
يتم أيضًا تقسيم خط قص الألواح الرقيقة إلى نوعين ، نظرًا لوجود مادة مختلفة من سمك شريط الملف ، وعرض الشريط ، وسرعة القطع ، ومواد قاطعة القرص.

4. المواصفات التفصيلية على النحو التالي:
MA- (0.3-3) × 1600mm قطع لخط الطول
مواد اللفائف: صفيحة فولاذية مجلفنة CR ، فولاذ كربوني وغيرها.
سمك الشريط: 0.3 ~ 3 مم.
عرض الشريط: 300 ~ 1600 ملم.
القطر الداخلي للملفات: Φ480-520mm ..
الحد الأقصى للقطر التوجيهي للملفات: Φ900-1800mm.
أقصى وزن للملف: 15000 كجم.
مغزل حل اللف: Ф508 × 1700mm.
أسطوانة التسوية: Φ85.
مادة بكرة التسوية: 40Cr.
مادة القاطع القرصي: 6CrW2Si.
إرتداد المغزل: Φ508 × 750mm.
سرعة القطع: (0 ~ 60) م / دقيقة قابلة للتعديل.


5. المعلمات الفنية للصفائح الرقيقة لخط القطع إلى الطول:
