تفاصيل المنتج:
|
| مادة اللفائف: | لفائف الصلب HR قطع على طول الخط | سمك الشريط: | 0.3 ~ 3 مم |
|---|---|---|---|
| عرض الشريط: | 300 ~ 1600 ملم | أقصى وزن لفائف:: | 15000 كجم |
| الجهد االكهربى:: | 380V 50Hz 3 مراحل | ضمان الجودة: | سنة واحدة |
| تسليط الضوء: | معدات القطع حسب الطول CE,معدات القطع حسب الطول 0.3-3 مم,آلة قص الألمنيوم بطول 1600 مم |
||
1. وصف البضائع

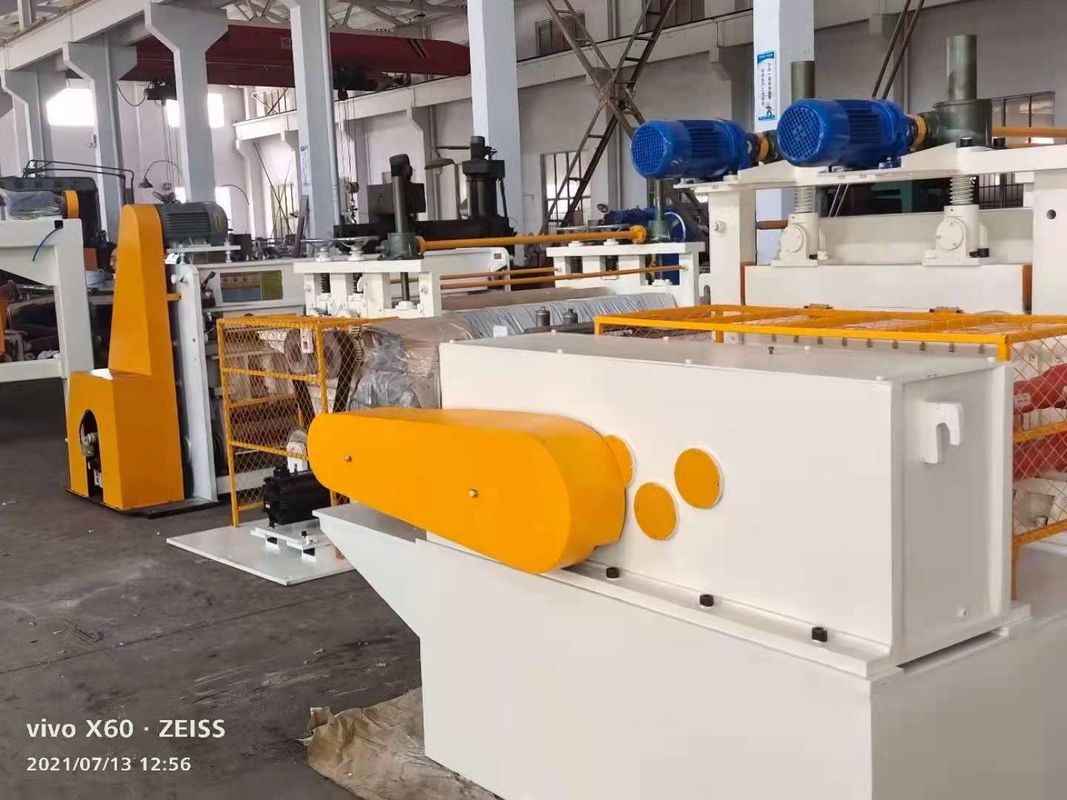

خط تكديس القص الدوراني الأوتوماتيكي خط القطع بسمك متوسط وثقيل مع سرعة ثابتة وقص محرك سيرفو
2. مقدمة:
يمكن أن يلبي خط القطع حسب الطول للوحة السميكة طلب العميل بأقصى سرعة للخط 40m / min عن طريق فك اللفائف وتسوية شريط الملف ، ثم قص الشريط المسطح المستوي إلى طول معين من الألواح.
إن خط CTL هذا مناسب بشكل خاص لملفات الصلب الكربوني CR ، HR ، GI ، ألواح الصلب PPGI.
يحتوي خط قطع الألواح حسب الطول (خط لفائف CTL) على آلة تسوية واحدة مدفوعة بمحرك DC أو AC ، ويتم تثبيت الطول عن طريق التشفير ، وأسلوب القص هو وقف القص.
يلائم خط القطع حسب الطول للصفائح السميكة لفائف الصلب بسمك: (1 ~ 6mm ، 2 ~ 8mm ، 3-10mm) وعرض قابل للتغيير ، وطول الصفائح النهائية يعتمد على حاجة العميل العملية.
3. مزايا وخصائص خط CTL هذا:
1. دقة عالية
يمكن أن تصل سرعة الخط إلى 30m / min ، 7-8pcs / min 2000mm طول الصفائح في المتوسط.
دقة التسوية: ± 1mm / ㎡
دقة طول الصفيحة: ± 0.5 مم / م
دقة الطول القطري للورقة: ± 0.5mm / m
4. المعلمة التقنية الرئيسية:
MA- (0.3 ~ 3) × 1600 مم / 2000 مم / 2500 مم خط قطع الألواح الطولية
مادة اللفائف: HRC ، CRC ، GI ، PPGI ، Q195 ، Q235 ، Q345 ...
سمك الشريط: (0.3-3) ملم
الأعلى.عرض الشريط: 1600 ملم
معرف الملف: ≥Φ508mm
OD لفائف: Φ1800mm
الأعلى.وزن الملف: 20000 كلغ
محرك القطع: محرك 75KW DC
عمود الحز: Ф220 x 1650mm
سكاكين القرص على عمود الحز: ID220mm x OD330mm x 10mm، 6CrW2Si.
قرص الفصل: ID85 x OD210mm x 6mm، 65Mn
الشد الذي يتم توفيره بواسطة الشريط الذي يمر عبر التفاف لباد الصوف الاحتكاكي حول الألواح الخشبية.
كتلة إعادة اللف: Ф508 x 1700mm
محرك إعادة اللف: محرك 90KW DC
التحكم الكهربائي: خزانة سائق Eurotherm 590 DC بالإضافة إلى لوحات التحكم.
سرعة التحزيز: 100m / min قابلة للتعديل.
5. المواصفات التفصيلية لخط لفائف CTL:
| نموذج | سماكة | وزن الملف | شق منتهي | سرعة القطع القصوى | |
| MA-1 × 600 | 0.2-1 مم | 100-600 مم | ماكس 8T | دقيقة.20 ملم | 50 م / دقيقة |
| MA-2 × 1300 | 0.3-2 مم | 300-1300 ملم | ماكس 15T | دقيقة.25 ملم | 80 م / دقيقة |
| MA-3 × 1600 | 0.3-3 مم | 500-1600 ملم | ماكس 20T | 25 ملم على الأقل | 100 م / دقيقة |
| MA-4 × 1600 | 0.4-4 ملم | 500-1600 ملم | ماكس 30 تي | 30 ملم على الأقل | 80 م / دقيقة |
| ملحوظة: البيانات الموجودة في النموذج كمرجع وفقًا للنطاقات العامة ، نحن دائمًا نصمم ونصنع كل سطر وفقًا لمتطلبات كل عميل محددة ، بحيث يمكن لكل عميل شراء خط المحتوى الجيد الخاص به منا. | |||||
