تفاصيل المنتج:
|
| مادة لفائف: | δs≤230N / mm² ، ملف مدلفن على البارد ، لفائف الفولاذ المقاوم للصدأ ، ملف مجلفن ، AL ، نحاس | سمك اللفة: | 0.5-4.0 مم |
|---|---|---|---|
| عرض الملف: | 800-1600 / 1800 ملم | وزن الملف: | ≤25T （30T） Φ508 & Φ610mm |
| معرف الملف: | Φ508 مم | ملف OD: | ≤Φ 2000 مم |
| السرعة الخطية: | 0-60 م / دقيقة | نظام التحكم: | التحكم الآلي PLC |
الأتمتة لقطع الألواح الفولاذية المقاومة للصدأ - خط آلة التبييض بالطول عالي الدقة MA 4X1800mm
1- مقدمة عامة:
يستخدم خط الإنتاج هذا للملفات بمواصفات مختلفة ، من خلال فك اللف ، والتسوية والقطع إلى الطول إلى اللوح المسطح حسب الطول والعرض المطلوب.
تتكون من عربة ملفوفة ، ومفك لفات دعامة مزدوجة ، ومستوي أولي ، ومستوي إنهاء ، ومقياس طول ، وآلة قطع حسب الطول ، ومكدس ، ونظام يحركه مؤازر ، وما إلى ذلك ، بالإضافة إلى جسر وسط البندول ، وجهاز ضغط وتوجيه وجهاز توجيه.
2 مزايا وخصائص خط CTL للورق:
1.) دقة عالية
دقة التسوية: ± 1mm / ㎡
دقة طول الصفيحة: ± 0.5 مم / م
دقة الطول القطري للورقة: ± 0.5 مم / م
2.) لصنع صفائح فولاذية مسطحة ، يجب أن يكون قطر بكرات التسوية مناسبًا علميًا ، ونحن نؤكد قطر بكرات التسوية من خلال الخبرات الفعلية والحسابات الهندسية.
3.) دعامة التراكم الأوتوماتيكية يمكنها استقبال الأوراق النهائية وتجميعها بشكل منظم.
4.) مجمع الفتحات بين فك اللفافة والتسوية ، ضروري لحماية سطح الصفيحة والتأكد من العمل في نفس الوقت لفك اللفائف والتسوية.
3-المعلمة التقنية التفصيلية:
| نموذج | MA-1.2 | MAZS-2.0 | MA-3.0 | MA-4.0 |
| مادة لفائف | δs≤230N / mm² ، ملف مدلفن على البارد ، لفائف الفولاذ المقاوم للصدأ ، ملف مجلفن ، AL ، نحاس | |||
| سمك اللفة | 0.11-1.2 مم | 0.2-2.0 مم | 0.3-3.0 مم | 0.5-4.0 مم |
| عرض الملف | 300-800 مم | 800-1250 ملم | 800-1250 / 1600 ملم | 800-1600 / 1800 ملم |
| وزن الملف | ≤10 ت | ≤20 ت |
≤20 طنًا (25 طنًا) Φ508 و Φ610 ملم |
≤25 طنًا (30 طنًا) Φ508 و Φ610 ملم |
| معرف الملف | Φ508 مم | Φ508 مم | Φ508 مم | Φ508 مم |
| ملف OD | ≤Φ1800 مم | ≤Φ1800 مم | ≤Φ 2000 مم | ≤Φ 2000 مم |
| نطاق القطع | 300-3000 ملم | 300-4000 ملم | 300-4000 ملم | 300-4000 ملم |
|
دقة القطع قطر الأسطوانة |
± 0.3 مم Φ65 (50) |
± 0.3 مم Φ65 (50) |
± 05 ملم Φ85 (65) |
± 05 ملم Φ100 (80) |
| السرعة الخطية | 0-60 م / دقيقة | 0-60 م / دقيقة | 0-60 م / دقيقة | 0-60 م / دقيقة |
| نظام التحكم | التحكم الآلي PLC | التحكم الآلي PLC | التحكم الآلي PLC | التحكم الآلي PLC |
4.مخطط تدفق خط الإنتاج:
5. خدمتنا
تصميم:
بعد تأكيد الطلب ، نبدأ في تصميم الماكينة ، مثل الطابق السفلي والهيكل والطاقة وجهاز القطع والبرامج وما إلى ذلك.
تحميل:
سيتم تثبيت الماكينة داخل الحاوية بسلك فولاذي ، وذلك للتأكد من أنها لن تتحرك أثناء النقل وتجنب أي أنواع من الأضرار التي تلحق بالماكينة والحاوية.
6. ما الخدمة التي يمكننا الحصول عليها من شركتك؟
- خدمة كبار الشخصيات.نظرًا لمعاييرنا ، نجحنا في بناء علاقات طويلة الأمد مع جميع عملائنا.
نحن متواجدون على مدار الساعة طوال أيام الأسبوع للإجابة على أسئلتك وحل مشاكلك.
7. فحص الجودة
تمتلك آلات شركتنا العديد من الشهادات مثل ISO 9001 ، CE ، SGS ، إلخ.
قبل الشحن ، لدينا سلسلة من نظام فحص الجودة ، تشمل 3 مرات من التفتيش لكل إجراء إنتاج.يحتاج التفتيش الأول إلى أن يقوم العمال بالتحقق من تقرير الاختبار والتوقيع عليه.يتضمن الفحص الثاني قادة الأقسام للتحقق والتوقيع على تقرير الاختبار.يحتاج الفحص الثالث إلى مفتش محترف للتحقق والتأكد من أن الآلات مؤهلة.
كما نمنح العميل فترة ضمان لمدة 12 شهرًا.

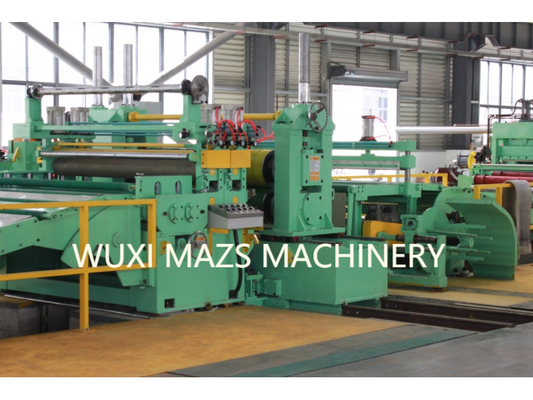

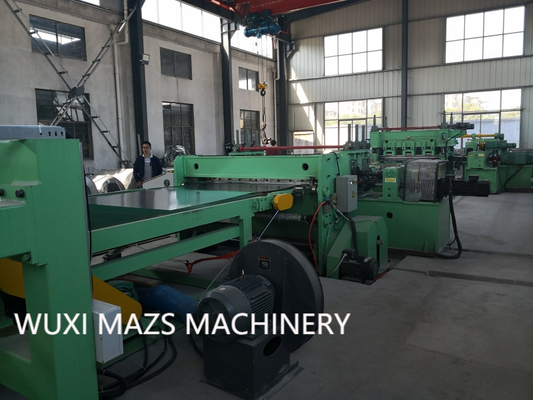

8.صورة الجهاز للرجوع اليها:
