تفاصيل المنتج:
|
| وصف الإنتاج: | مطحنة الدرفلة على البارد | مواد خام: | Q235 ، SPCC ، SS400 ، SPHC ، إلخ. |
|---|---|---|---|
| سمك المدخلات: | H≤4.0 ملم | عرض: | B≤625 ملم |
| سمك الإخراج: | H≥0.8 ملم | Max. الأعلى. Coil weight وزن الملف: | 10 طن ، كما هو مطلوب |
| قطر الملف الوارد (داخلي / خارجي): | Φ600 ، Φ750 / 1600 مم ، على النحو المطلوب | قطر ملف الإخراج (داخلي / خارجي): | Φ600 ، Φ750 / 1600 مم ، على النحو المطلوب |
| Max. الأعلى. rolling pressure ضغط المتداول: | 550 طن | سرعة اللف: | V≤150 م / دقيقة |
| ارتفاع خط المتداول: | 850 ملم | ضمان: | سنة واحدة |
| تسليط الضوء: | أربعة مطحنة درفلة على البارد عكسي عالية,مطحنة درفلة عكسية على البارد MA 750mm,مطحنة درفلة على البارد عكسية من الفولاذ المقاوم للصدأ |
||

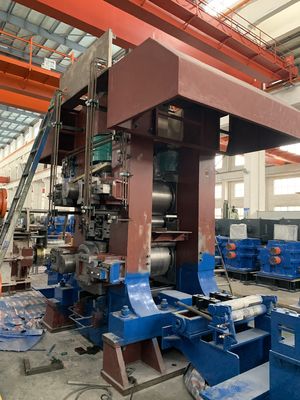

مطحنة درفلة على البارد بأربع درجات عالية من MA 750mm لشرائط دقيقة من الفولاذ الكربوني والفولاذ المقاوم للصدأ وسبائك الصلب المنخفض
1. وصف المنتج
تتشابه مطحنة الدرفلة 4-hi مع مطحنة درفلة الألواح ، لكن المعدن الشريطي أرق بكثير من اللوح المعدني ، لذلك يتم لف الشريط بشكل عام ، ويكون لشريط الفولاذ أو الألومنيوم نفس الاستخدام مع لوح الفولاذ أو الألومنيوم.
2. الوظيفة الرئيسية
ماكنة درفلة على البارد 750 مم MA يستخدم للدرفلة العكسية ذات الدقة العالية والأداء الجيد من الفولاذ الكربوني العادي والفولاذ المقاوم للصدأ والفولاذ منخفض السبائك.
.
3. تدفق العملية: (كمرجع)
جهاز التحميل (التفريغ) ← ← جهاز إعادة اللف ← ← منصة عملية مطحنة الدرفلة ← ← مطحنة درفلة رئيسية رباعية الارتفاع ← ← منصة عملية مطحنة الدرفلة ← ← إعادة لف ← ← تحميل (تفريغ) الجهاز
4. تكوين المعدات:
4.1 المعدات الميكانيكية:
| رقم. | وصف | وحدة | الكمية. |
| 1 | مطحنة درفلة رئيسية ذات أربعة ارتفاع | تعيين | 1 |
| 2 | جهاز لولب كهربائي | تعيين | 2 |
| 3 | جهاز التوازن الهيدروليكي | تعيين | 1 |
| 4 | رمح عالمي | جهاز كمبيوتر شخصى | 2 |
| 5 | قوس رمح عالمي | تعيين | 1 |
| 6 | رف تغيير بكرة العمل | تعيين | 1 |
| 7 | جهاز تغيير الأسطوانة الهيدروليكية للأسطوانة الاحتياطية | تعيين | 1 |
| 8 | رف تغيير الأسطوانة الاحتياطية | تعيين | 1 |
| 9 | منصة عملية مطحنة أمامية / خلفية | تعيين | 2 |
| 10 | جهاز إعادة لف التمدد الهيدروليكي | تعيين | 2 |
| 11 | سيارة لفائف التفريغ | تعيين | 2 |
| 12 | الترباس الأساس | تعيين | 1 |
4.2 المحرك الكهربائي ، التحكم الكهربائي:
| رقم. | وصف | وحدة | الكمية. |
| 1 | المحرك الرئيسي | تعيين | 1 |
| 2 | محرك إعادة اللف | تعيين | 2 |
| 3 | محرك المسمار | تعيين | 2 |
| 4 | التحكم الكهربائي | تعيين | 1 |
4.3 معدات السوائل:
| رقم. | وصف | وحدة | الكمية. |
| 1 | النظام الهيدروليكي العام (بما في ذلك حامل الصمام) | تعيين | 1 |
| 2 | محطة هيدروليكية لثني الأسطوانة (بما في ذلك حامل الصمام) | تعيين | 1 |
| 3 | محطة تشحيم بالزيت الرقيق | تعيين | 1 |
| 4 | نظام التشحيم بالزيت والغاز | تعيين | 1 |
| 5 | نظام تزييت العملية | تعيين | 1 |
5. المعايير الفنية (خيارات):
|
رقم الموديل المعايير الفنية |
650 | 750 | 850 |
| مواد | الكربون الصلب وسبائك الصلب منخفضة | الكربون الصلب وسبائك الصلب منخفضة | الكربون الصلب وسبائك الصلب منخفضة |
| سمك المادة (مم) | 2.0-3.0 | 2.0-3.0 | 2.0-3.0 |
| عرض المادة (مم) | 400-500 | 500-650 | 600-750 |
| سمك الإخراج (مم) | 0.18-0.5 | 0.18-0.5 | 0.18-0.5 |
| قوة التدحرج (KN) | 5500 | 6500 | 7500 |
| حجم أسطوانة النسخ الاحتياطي (مم) | Φ550 × 600 | Φ650 × 700 | Φ750 × 820 |
| حجم الأسطوانة المتوسطة (مم) | / | / | Φ300 / Φ280 × 820 |
| حجم أسطوانة العمل (مم) | Φ185 / Φ165 × 650 | 205 / Φ190 × 750 | Φ230 / Φ205 × 850 |
| وضع محرك الأقراص | بواسطة بكرة العمل | بواسطة بكرة العمل | بواسطة بكرة العمل |
| المحرك الرئيسي | محرك بتيار مستمر | محرك بتيار مستمر | محرك بتيار مستمر |
| المخفض | علبة التروس المدمجة | علبة التروس المدمجة | علبة التروس المدمجة |
| Uncoiler (حجم اختياري) | Φ508 / Φ610 × 650 | Φ508 / Φ610 × 750 | Φ610 × 850 |
| Recoiler (حجم اختياري) | Φ508 × 650 | Φ508 × 750 | Φ508 × 850 |
| سرعة الدوران (م / دقيقة) | 180-480 | 240-600 | 240-600 |
| Uncoiler التوتر (KN) | 30 | 35 | 45 |
| شد اللف (KN) | 10-70 | 10-80 | 10-90 |
| طريقة الشد | AGC الميكانيكية / الهيدروليكية | AGC الميكانيكية / الهيدروليكية | AGC الميكانيكية / الهيدروليكية |
ملاحظة: المعلمات المذكورة أعلاه هي للإشارة فقط ، ويمكن تصنيعها وفقًا لمتطلبات العميل.
6. التغليف
سيتم تثبيت الماكينة داخل الحاوية بواسطة أسلاك فولاذية وخاصةحزام PET، من أجل التأكد من أن جميع الأجزاء لن تتحرك أثناء النقل وتجنب أي نوع من الأضرار التي تلحق بالماكينة والحاوية.
7. مدة الضمان:12 شهرًا (باستثناء الأجزاء سهلة الكسر)
8.خدمتنا ومميزاتنا:
8.1 التصميم:لدينا فريق تقني ناضج يتمتع بخبرة غنية لتطوير وتصميم الآلات وفقًا لمتطلبات العملاء ومتطلباتهم.
8.2هذه معدات مثالية ودائمة للغاية.لدينا أكثر من 10 سنوات من الخبرة.
8.3هذا النوع من الآلات لديه أفضل جودة وأفضل سعر.لديها قياس دقيق وتشغيل سهل.
8.4نحن نقدم الدعم الفني (قبل وأثناء وبعد البيع) والإنتاج والتركيب والتشغيل وخدمة الصيانة لجميع العملاء.
8.5 تم تصدير منتجنا إلى العديد من المناطق وحصل على سمعة عالية بسبب الجودة العالية والسعر المعقول.
