تفاصيل المنتج:
|
| وصف الإنتاج: | Φ90 × Φ400 × 300mm لماكنة درفلة على البارد ذات 4 أسطوانات | مواد خام: | Q235 ، SPCC ، SS400 ، SPHC ، إلخ. |
|---|---|---|---|
| سمك المدخلات: | ≤2 مم | عرض: | 100-200 ملم |
| قطر ملف الإخراج (داخلي / خارجي): | Φ600 ، Φ750 / 1600 مم ، على النحو المطلوب | Max. الأعلى. rolling pressure ضغط المتداول: | ≤ 150 ت |
| سرعة اللف: | V≤30m / min مطحنة الدرفلة على البارد | ارتفاع خط المتداول: | 850 ملم |
| ضمان: | سنة واحدة | ||
| تسليط الضوء: | مطحنة الدرفلة الباردة العكسية,مطحنة الدرفلة على البارد 30m / min,مطحنة الدرفلة الباردة العكسية 4 أسطوانات |
||
1.تطبيق أربع لفاتإيهمطحنة درفلة على البارد قابلة للانعكاس:
4-لفافةإيهتفريغCRM(مطحنة الدرفلة على البارد )يتم تشغيله بواسطة لفة النسخ الاحتياطيإيهق ، مع صلابة عالية للحامل.يعتمد نظام الأسطوانة محامل خاصة لمصانع الدرفلة.زوج تروس دودة الضغط هو سطح المغلف الثانوي ،مع كبيرقوة الضغط.إنها مناسبة للدرفلة المتوسطة والدرفلة النهائية.إنها معدات درفلة مثالية للدرفلةعاديالكربون الصلب ، سبائك الصلب ، الفولاذ المقاوم للصدأ ، النحاس ، الألومنيوم ، إلخ.
2.تكوين المعدات والخصائص الهيكلية لأربعةأسطوانةمطحنة درفلة على البارد قابلة للانعكاس

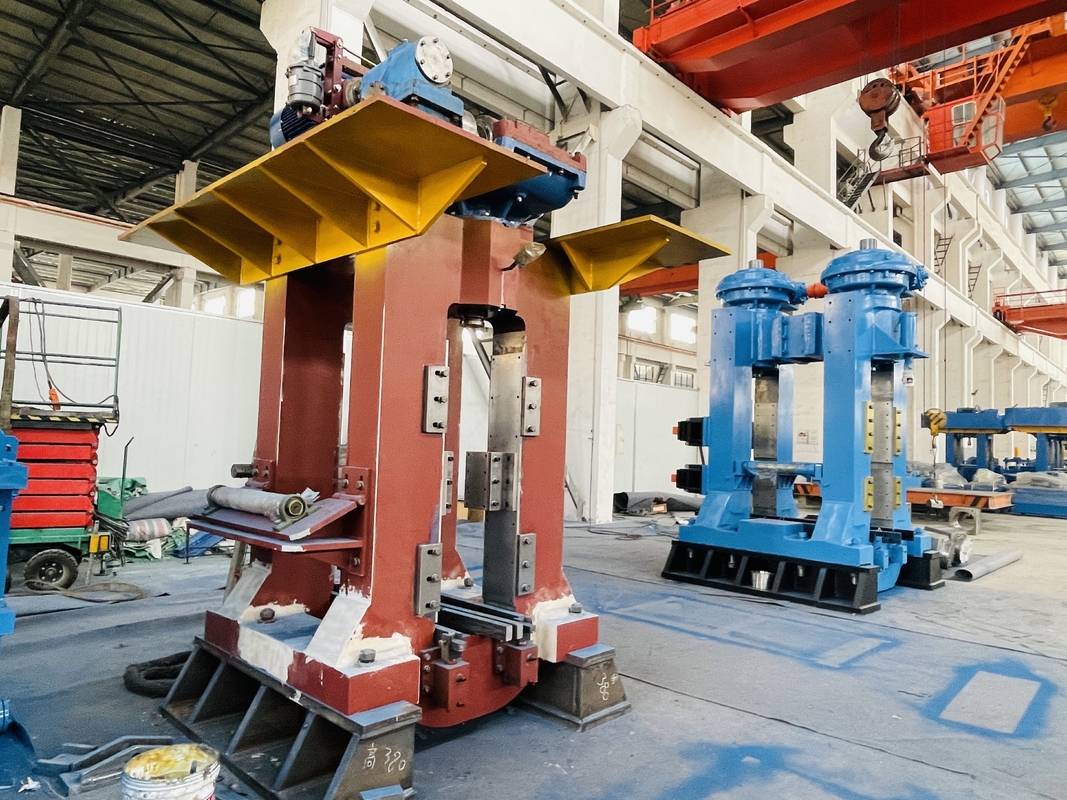

هذه الآلة عبارة عن أربعةأسطوانةمطحنة درفلة على البارد ، تتكون من محرك رئيسي ،سرعةمخفض ، مقعد تروس متعرجة ، عمود عالمي ، قوس ، حامل عمل ، جهاز الضغط الكهربائي.، اللفائف اليسرى واليمنى ، المحطة الهيدروليكية والتحكم الكهربائي DC وأجزاء أخرى، إلخ.
.
3. تدفق العملية: (كمرجع)
جهاز التحميل (التفريغ) ← ← جهاز إعادة اللف ← ← منصة عملية مطحنة الدرفلة ← ← مطحنة درفلة رئيسية رباعية الارتفاع ← ← منصة عملية مطحنة الدرفلة ← ← إعادة لف ← ← تحميل (تفريغ) الجهاز
4. تكوين المعدات:
4.1 المعدات الميكانيكية:
| رقم. | وصف | وحدة | الكمية. |
| 1 | مطحنة درفلة رئيسية بأربعة إرتفاع | تعيين | 1 |
| 2 | جهاز لولب كهربائي | تعيين | 2 |
| 3 | جهاز التوازن الهيدروليكي | تعيين | 1 |
| 4 | رمح عالمي | جهاز كمبيوتر شخصى | 2 |
| 5 | قوس رمح عالمي | تعيين | 1 |
| 6 | رف تغيير بكرة العمل | تعيين | 1 |
| 7 | جهاز تغيير الأسطوانة الهيدروليكية للأسطوانة الاحتياطية | تعيين | 1 |
| 8 | رف تغيير الأسطوانة الاحتياطية | تعيين | 1 |
| 9 | منصة عملية مطحنة أمامية / خلفية | تعيين | 2 |

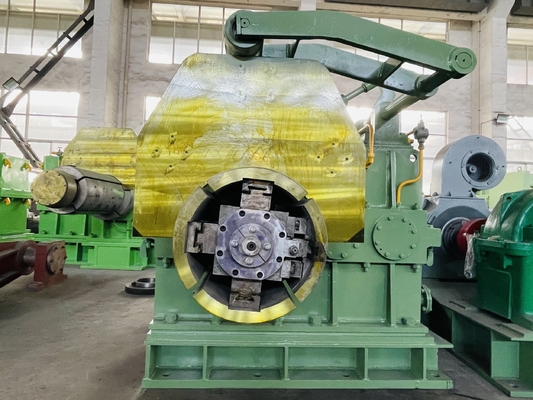

| 10 | جهاز إعادة لف التمدد الهيدروليكي | تعيين | 2 |
| 11 | سيارة لفائف التفريغ | تعيين | 2 |
| 12 | الترباس الأساس | تعيين | 1 |
4.2 المحرك الكهربائي ، التحكم الكهربائي:
| رقم. | وصف | وحدة | الكمية. |
| 1 | المحرك الرئيسي | تعيين | 1 |
| 2 | محرك إعادة اللف | تعيين | 2 |
| 3 | محرك المسمار | تعيين | 2 |
| 4 | التحكم الكهربائي | تعيين | 1 |
4.3 معدات السوائل:
| رقم. | وصف | وحدة | الكمية. |
| 1 | النظام الهيدروليكي العام (بما في ذلك حامل الصمام) | تعيين | 1 |
| 2 | محطة هيدروليكية لثني الأسطوانة (بما في ذلك حامل الصمام) | تعيين | 1 |
| 3 | محطة تشحيم بالزيت الرقيق | تعيين | 1 |
| 4 | نظام التشحيم بالزيت والغاز | تعيين | 1 |
| 5 | نظام تزييت العملية | تعيين | 1 |
5. المعايير الفنية (خيارات):
|
رقم الموديل المعايير الفنية |
650 | 750 | 850 |
| مواد | الكربون الصلب وسبائك الصلب منخفضة | الكربون الصلب وسبائك الصلب منخفضة | الكربون الصلب وسبائك الصلب منخفضة |
| سمك المادة (مم) | 2.0-3.0 | 2.0-3.0 | 2.0-3.0 |
| عرض المادة (مم) | 400-500 | 500-650 | 600-750 |
| سمك الإخراج (مم) | 0.18-0.5 | 0.18-0.5 | 0.18-0.5 |
| قوة التدحرج (KN) | 5500 | 6500 | 7500 |
| حجم أسطوانة النسخ الاحتياطي (مم) | Φ550 × 600 | Φ650 × 700 | Φ750 × 820 |
| حجم الأسطوانة المتوسطة (مم) | / | / | Φ300 / Φ280 × 820 |
| حجم أسطوانة العمل (مم) | Φ185 / Φ165 × 650 | 205 / Φ190 × 750 | Φ230 / Φ205 × 850 |
| وضع محرك الأقراص | بواسطة بكرة العمل | بواسطة بكرة العمل | بواسطة بكرة العمل |
| المحرك الرئيسي | محرك بتيار مستمر | محرك بتيار مستمر | محرك بتيار مستمر |
| المخفض | علبة التروس المدمجة | علبة التروس المدمجة | علبة التروس المدمجة |
| Uncoiler (حجم اختياري) | Φ508 / Φ610 × 650 | Φ508 / Φ610 × 750 | Φ610 × 850 |
| Recoiler (حجم اختياري) | Φ508 × 650 | Φ508 × 750 | Φ508 × 850 |
| سرعة الدوران (م / دقيقة) | 180-480 | 240-600 | 240-600 |
| Uncoiler التوتر (KN) | 30 | 35 | 45 |
| شد اللف (KN) | 10-70 | 10-80 | 10-90 |
| طريقة الشد | AGC الميكانيكية / الهيدروليكية | AGC الميكانيكية / الهيدروليكية | AGC الميكانيكية / الهيدروليكية |
ملاحظة: المعلمات المذكورة أعلاه هي للإشارة فقط ، ويمكن تصنيعها وفقًا لمتطلبات العميل.
6. التغليف
سيتم تثبيت الماكينة داخل الحاوية بواسطة أسلاك فولاذية وخاصةحزام PET، من أجل التأكد من أن جميع الأجزاء لن تتحرك أثناء النقل وتجنب أي نوع من الأضرار التي تلحق بالماكينة والحاوية.
7. مدة الضمان:12 شهرًا (باستثناء الأجزاء سهلة الكسر)
8.خدمتنا ومميزاتنا:
8.1 التصميم:لدينا فريق تقني ناضج يتمتع بخبرة غنية لتطوير وتصميم الآلات وفقًا لمتطلبات العملاء ومتطلباتهم.
8.2هذه معدات مثالية ودائمة للغاية.لدينا أكثر من 10 سنوات من الخبرة.
8.3هذا النوع من الآلات لديه أفضل جودة وأفضل سعر.لديها قياس دقيق وتشغيل سهل.
8.4نحن نقدم الدعم الفني (قبل وأثناء وبعد البيع) والإنتاج والتركيب والتشغيل وخدمة الصيانة لجميع العملاء.
8.5 تم تصدير منتجنا إلى العديد من المناطق وحصل على سمعة عالية بسبب الجودة العالية والسعر المعقول.
