تفاصيل المنتج:
|
| وصف الإنتاج: | مطحنة الدرفلة على البارد | مواد خام: | الفولاذ المقاوم للصدأ 201 ، 304 ، 430 |
|---|---|---|---|
| سمك الإدخال: | 2.5 ملم | عرض الإدخال: | 750 مم |
| سمك الإخراج: | min. دقيقة. 0.1mm 0.1 مم | Max. الأعلى. coil weight وزن الملف: | 8T ، على النحو المطلوب |
| قطر الملف الوارد (داخلي / خارجي): | Φ500 / Φ1600mm ، على النحو المطلوب | قوة اللف: | T≤120 كيلو نيوتن |
| إبراز: | ماكنة لفائف 6 Hi للدرفلة على البارد,SS201 6 Hi,ماكينة درفلة على البارد عكسي |
||
1. وصف المنتج

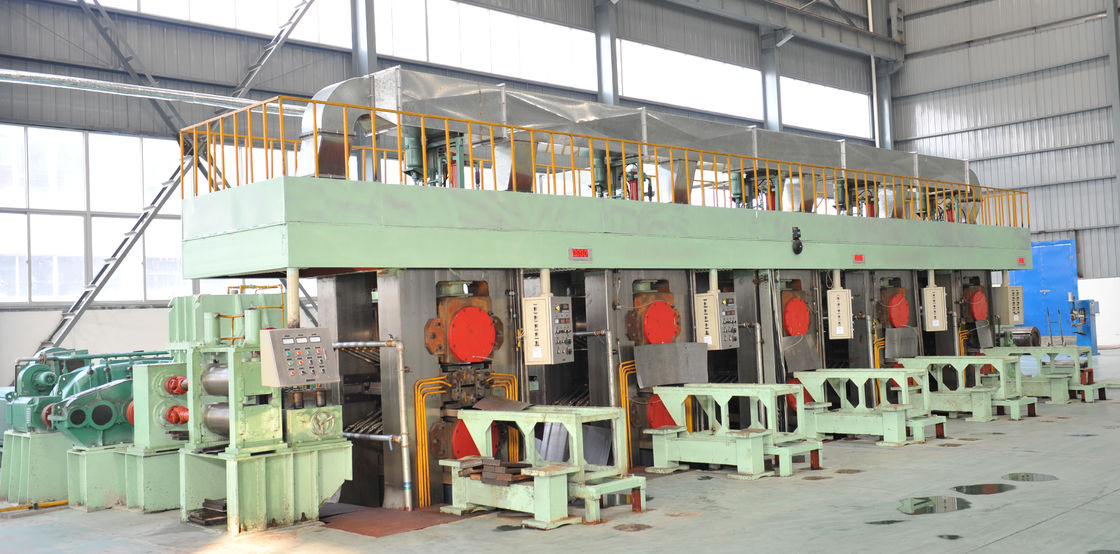

MA Φ385 × 1450 / Φ450 × 1400 / Φ1250 × 1350mm 6-Hi لفائف الفولاذ المقاوم للصدأ للدرفلة على البارد
2. مقدمة
مطحنة الدرفلة هي مطحنة درفلة 6-hi.محرك الأسطوانة الوسطى ، ضغط هيدروليكي AGC.
3. تدفق العملية: (كمرجع)
آلة تفكيك اللفائف مع عربة تحميل الملف ← أداة فرد نهاية الملف ← إعادة لف أيسر مع عربة تفريغ الملف ← منصة عمل قبل مطحنة الدرفلة ← مطحنة درفلة على البارد 6 hi ← منصة عمل بعد مطحنة الدرفلة ← رجوع أيمن مع عربة تفريغ الملف
4. تكوين المعدات:
4.1 المعدات الميكانيكية:
| رقم. | وصف | وحدة | الكمية. |
| 1 | مطحنة درفلة رئيسية بأربعة إرتفاع | تعيين | 1 |
| 2 | جهاز لولب كهربائي | تعيين | 2 |
| 3 | جهاز التوازن الهيدروليكي | تعيين | 1 |
| 4 | رمح عالمي | جهاز كمبيوتر شخصى | 2 |
| 5 | قوس رمح عالمي | تعيين | 1 |
| 6 | رف تغيير بكرة العمل | تعيين | 1 |
| 7 | جهاز تغيير الأسطوانة الهيدروليكية للأسطوانة الاحتياطية | تعيين | 1 |
| 8 | رف تغيير الأسطوانة الاحتياطية | تعيين | 1 |
| 9 | منصة عملية مطحنة أمامية / خلفية | تعيين | 2 |
| 10 | إعادة لف التمدد الهيدروليكي | تعيين | 2 |
| 11 | سيارة لفائف التفريغ | تعيين | 2 |
| 12 | الترباس الأساس | تعيين | 1 |
4.2 المحرك الكهربائي ، التحكم الكهربائي:
| رقم. | وصف | وحدة | الكمية. |
| 1 | المحرك الرئيسي | تعيين | 1 |
| 2 | محرك إعادة اللف | تعيين | 2 |
| 3 | محرك المسمار | تعيين | 2 |
| 4 | التحكم الكهربائي | تعيين | 1 |
4.3 معدات السوائل:
| رقم. | وصف | وحدة | الكمية. |
| 1 | النظام الهيدروليكي العام (بما في ذلك حامل الصمام) | تعيين | 1 |
| 2 | محطة هيدروليكية لثني الأسطوانة (بما في ذلك حامل الصمام) | تعيين | 1 |
| 3 | محطة تشحيم بالزيت الرقيق | تعيين | 1 |
| 4 | نظام التشحيم بالزيت والغاز | تعيين | 1 |
| 5 | نظام تزييت العملية | تعيين | 1 |
5. المعايير الفنية (خيارات):
|
رقم الموديل المعايير الفنية |
650 | 750 | 850 |
| مادة | الكربون الصلب وسبائك الصلب المنخفضة | الكربون الصلب وسبائك الصلب المنخفضة | الكربون الصلب وسبائك الصلب المنخفضة |
| سمك المادة (مم) | 2.0-3.0 | 2.0-3.0 | 2.0-3.0 |
| عرض المادة (مم) | 400-500 | 500-650 | 600-750 |
| سمك الإخراج (مم) | 0.18-0.5 | 0.18-0.5 | 0.18-0.5 |
| قوة التدحرج (KN) | 5500 | 6500 | 7500 |
| حجم أسطوانة النسخ الاحتياطي (مم) | Φ550 × 600 | Φ650 × 700 | Φ750 × 820 |
| حجم الأسطوانة المتوسطة (مم) | / | / | Φ300 / Φ280 × 820 |
| حجم أسطوانة العمل (مم) | Φ185 / Φ165 × 650 | 205 / Φ190 × 750 | Φ230 / Φ205 × 850 |
| وضع محرك الأقراص | بواسطة بكرة العمل | بواسطة بكرة العمل | بواسطة بكرة العمل |
| المحرك الرئيسي | محرك بتيار مستمر | محرك بتيار مستمر | محرك بتيار مستمر |
| المخفض | علبة التروس المدمجة | علبة التروس المدمجة | علبة التروس المدمجة |
| Uncoiler (حجم اختياري) | Φ508 / Φ610 × 650 | Φ508 / Φ610 × 750 | Φ610 × 850 |
| Recoiler (حجم اختياري) | Φ508 × 650 | Φ508 × 750 | Φ508 × 850 |
| سرعة الدوران (م / دقيقة) | 180-480 | 240-600 | 240-600 |
| التوتر Uncoiler (KN) | 30 | 35 | 45 |
| شد اللف (KN) | 10-70 | 10-80 | 10-90 |
| طريقة الشد | ميكانيكي / هيدروليكي AGC | ميكانيكي / هيدروليكي AGC | ميكانيكي / هيدروليكي AGC |
ملاحظة: المعلمات المذكورة أعلاه هي للإشارة فقط ، ويمكن تصنيعها وفقًا لمتطلبات العميل.
6. التغليف
سيتم تثبيت الماكينة داخل الحاوية بواسطة أسلاك فولاذية وخاصةحزام PET، من أجل التأكد من أن جميع الأجزاء لن تتحرك أثناء النقل وتجنب أي نوع من تلف الماكينة والحاوية.
7. مدة الضمان: 12 شهرًا (باستثناء الأجزاء سهلة الكسر)
8. خدمتنا ومميزاتنا:
8.1 التصميم:لدينا فريق تقني ناضج يتمتع بخبرة غنية لتطوير وتصميم الآلات وفقًا لطلب العميل ومتطلباته.
8.2هذه معدات مثالية ودائمة للغاية.لدينا أكثر من 10 سنوات من الخبرة.
8.3هذا النوع من الآلات لديه أفضل جودة وأفضل سعر.لديها قياس دقيق وتشغيل سهل.
8.4نحن نقدم الدعم الفني (قبل وأثناء وبعد البيع) والإنتاج والتركيب والتشغيل وخدمة الصيانة لجميع العملاء.
8.5 تم تصدير منتجنا إلى العديد من المناطق وحصل على سمعة عالية بسبب الجودة العالية والسعر المعقول.
